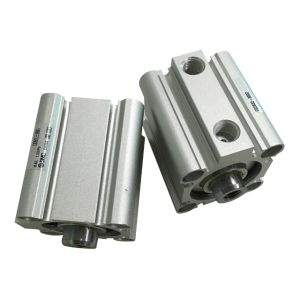

SMC气缸工作原理是什么？

发布日期：2016-12-18 作者：点击：

SMC无杆气缸，SMC无杆气缸应选择大内径的进气管道；对于负载有变化的情况，为了得到缓慢而平稳的运动速度，可选用带节流装置或气-液阻尼缸，则较易实现速度控制。选用节流阀控制气缸速度需注意：水平安装的气缸推动负载时，推荐用排气节流调速；垂直安装的气缸举升负载时，推荐用进气节流调速；要求行程末端运动平稳避免冲击时，应选用带缓冲装置的气缸。

SMC高精度无杆气缸到达行程终端无冲击现象和撞击噪声应选择缓冲气缸；要求重量轻，应选轻型缸；要求安装空间窄且行程短，可选薄型缸；有横向负载，可选带导杆气缸；要求制动精度高，应选锁紧气缸；不允许活塞杆旋转，可选具有杆不回转功能气缸；高温环境下需选用耐热缸；在有腐蚀环境下，需选用耐腐蚀气缸。在有灰尘等恶劣环境下，需要活塞杆伸出端安装防尘罩。

SMC高精度无杆气缸活塞运动速度与气源压力、负载、摩擦力、进排气管接头通径等有密切关系。其中，以排气速度影响最大。如果要求活塞杆高速运动时，应选用内径较大的进、排气口及导管、通常为了得到缓慢的、平稳的活塞杆运动速度，可选用带节流装置的或气-液阻尼装置的气缸。节流调速的方式有：当水平安装的气缸去推负载时，推荐用排气节流；如果用垂直安装的气缸举升重物时，则选用带缓冲装置的气缸。从下列的图1-4，1-5“阀的有效截面积及气缸速度”的关系里，可以根据气缸的缸径和使用速度来选择用于控制气缸的控制元件--阀的有效截面积，并由此来判断阀的通径大小。使用方法，纵轴上表示气缸的速度，由此引出水平线，找出与计划使用的气缸尺寸的交点，由此交点引垂直线，便可从横轴的交点上得知所需的有效截面积。根据有效载面积选择较适合的阀。上述气缸速度为仅考虑了电磁阀的有效截面积而计算出的数值。请注意这里未考虑调速器、配管、管接头等回路因素和气缸的负荷率等。

SMC高精度无杆气缸的安装形式可分为固定式、摆动式、回转式和嵌入式。固定式气缸采用法兰或双螺栓把气缸安装在机体上。摆动式气缸能绕一固定轴作一定角度的摆动，其结构有头部、中间及尾部轴销式。回转式气缸是一种缸体固定在机床主轴上，可随机床主轴作旋转运动的气缸。嵌人式气缸是一种缸筒直接制作在夹具内的气缸。

SMC高精度无杆气缸工作时需提供油雾润滑，应用于给油润滑气动系统。无给油气缸已预先封入润滑脂等，工作时定期给予补充，不需要润滑装置，应用于无给油润滑气动系统。无油润滑气缸有含油润滑材料和含油密封圈等部件，不需要润滑装置或预先封人润滑脂等，应用于无油润滑气动系统。在各类气缸中使用最多的是活塞式单活塞杆型气缸，称为普通气缸。

SMC高精度无杆气缸其使用压力为5kgf/cm2，在气缸推出时其推力为132kgf，(气缸效率为85%)问：该选择多大的气缸缸径?

●由气缸的推力132kgf和气缸的效率85%，可计算出气缸的理论推力为F＝F'/85%＝155(kgf)

●由使用压力5kgf/cm2和气缸的理论推力，从经验表1-1中查出选择缸径为63的气缸便可满足使用要求。

(2)SMC高精度无杆气缸行程的长短：

SMC高精度无杆气缸的行程与使用场合和机构的行程比有关。不同的安装形式其气缸的行程比不同。活塞杆最大计算长度(Ｌ)可由经验数据表3-2中查出。在工程设计中由作用力的大小选择出气缸缸径。再根据使用场合的实际行程来验算一下活塞杆的强度是否产生纵向弯曲。

例：有一气缸ＱＧＢＱ125×4000，其负载为600kgf?熏由表1-2可查出活塞杆最大计算长度Ｌ＝2300。

●SMC高精度无杆气缸内径125，其活塞杆杆径为35，其负载为600kgf时，由表1-2可查出活塞杆最大计算长度Ｌ＝2300。

●在固定--(ａ)图结构安装形式下，其气缸允许行程为2Ｌ＝2×2300＝4600。

●因为气缸实际行程为4000＜4600。

●所以气缸不产生纵向弯曲。
